Wie eine Feinwaage im Inneren misst

Dass eine Feinwaage 0,01 Gramm anzeigt, beginnt mit einer kaum sichtbaren Verformung im Inneren. Die Plattform sinkt dabei nicht erkennbar ab. Trotzdem gibt ein kleiner Metallkörper unter der Last minimal nach – gerade weit genug, damit die Elektronik daraus ein Messsignal machen kann.

Von der Wägeplattform zur Wägezelle

Unter der Wägeplattform sitzt bei digitalen Feinwaagen meist eine Wägezelle. In kompakten Taschenwaagen ist das häufig ein kleiner Biegebalken aus Aluminium, bei größeren Modellen kommen je nach Konstruktion auch andere Bauformen und Materialien zum Einsatz.

Ein Ende der Wägezelle ist mit dem Gehäuse verbunden, am anderen hängt die Plattform samt Unterbau. Legst du Kräuter, einen Behälter oder ein Stück Konzentrat auf die Waage, wirkt die Gewichtskraft über die Plattform auf diesen Metallkörper. Er biegt sich elastisch um einen winzigen Betrag und kehrt nach dem Entlasten wieder in seine Ausgangsform zurück.

Die Feinwaage zählt also keine Partikel und erkennt auch nicht, was auf ihr liegt. Sie misst eine Kraft. Erst die Elektronik übersetzt diese Kraft anhand einer im Gerät hinterlegten Kennlinie in Gramm, Unzen oder eine andere gewählte Einheit.

Die Plattform sollte die Last dabei möglichst sauber in die vorgesehene Richtung weitergeben. Deshalb stehen Behälter am besten mittig und vollständig auf der Auflagefläche. Ein überstehendes Glas, das zusätzlich das Gehäuse berührt, kann einen Teil der Kraft an der Wägezelle vorbeileiten. Das Ergebnis wirkt dann rätselhaft, ist mechanisch aber ziemlich logisch.

Dehnungsmessstreifen

Auf der Wägezelle sitzen Dehnungsmessstreifen, kurz DMS. Das sind sehr feine Leiterbahnen auf einer dünnen Trägerfolie, die fest mit dem Metall verbunden wird. Sie liegen genau dort, wo sich der Biegebalken unter Last streckt oder staucht.

Wird eine Leiterbahn länger und schmaler, steigt ihr elektrischer Widerstand geringfügig. Wird sie zusammengedrückt, verändert sich der Widerstand in die andere Richtung. Diese Änderung ist winzig, lässt sich aber zuverlässig erfassen.

Üblicherweise arbeiten mehrere Dehnungsmessstreifen gemeinsam in einer Wheatstone-Brücke. Der Name klingt nach Elektrotechnik-Klausur, die Aufgabe ist jedoch handfest: Einige Messstreifen werden gedehnt, andere gestaucht. Ihre Widerstandsänderungen verstärken dadurch das Nutzsignal, während gemeinsame Einflüsse wie gleichmäßige Temperaturänderungen zu einem großen Teil ausgeglichen werden.

Unter Belastung gerät die zuvor annähernd ausgeglichene Brückenschaltung aus dem Gleichgewicht und liefert eine sehr kleine Spannung. Je stärker die Wägezelle gebogen wird, desto größer fällt dieses Signal aus – innerhalb des vorgesehenen Messbereichs.

Vom Messsignal zur Gramm-Anzeige

Das rohe Signal der Wägezelle ist noch viel zu klein für die Anzeige. Es wird zunächst verstärkt und anschließend von einem Analog-Digital-Wandler in Zahlenwerte übersetzt. Ein Mikrocontroller verarbeitet diese Werte, berücksichtigt den Nullpunkt und gibt das Ergebnis in der gewählten Einheit aus.

Dabei läuft nicht jede noch so kleine Änderung sofort ungefiltert aufs Display. Eine Feinwaage nimmt fortlaufend Messwerte auf und glättet kurze Ausschläge. Deshalb braucht die Anzeige nach dem Auflegen manchmal einen Moment, bis sie stabil steht. Die Wägezelle selbst reagiert praktisch sofort; die kleine Denkpause entsteht hauptsächlich bei der elektronischen Auswertung.

Auch das Umspringen der letzten Stelle muss nicht bedeuten, dass sich die aufgelegte Menge verändert. Liegt das interne Messsignal genau zwischen zwei Anzeigeschritten, können Rauschen, ein Luftzug oder eine leichte Vibration darüber entscheiden, ob gerade 0,34 oder 0,35 Gramm erscheint. Je feiner die Teilung, desto sichtbarer wird die Umgebung.

Die Tara-Taste verändert dieses Messprinzip nicht. Mit einem leeren Schälchen auf der Plattform setzt sie lediglich den aktuellen Gesamtwert als neuen angezeigten Nullpunkt. Die Wägezelle trägt das Schälchen weiterhin. Bei einer Waage mit 300 Gramm Höchstlast und einem 80 Gramm schweren Gefäß bleiben daher nur noch 220 Gramm nutzbarer Messbereich. Mehr dazu steht im Ratgeber „Die Tara-Taste richtig nutzen“.

Empfindliches Innenleben

Eine Taschenwaage kann außen erstaunlich robust wirken. Deckel, Gehäuse und Edelstahlfläche halten den üblichen Einsatz im Rucksack oder in der Schublade gut aus. Die Wägezelle darunter bleibt trotzdem ein präzise abgestimmtes Federelement.

Besonders unangenehm sind Stoßbelastungen. Ein 50-Gramm-Gewicht, das ruhig auf der Plattform liegt, belastet die Zelle mit 50 Gramm. Fällt dasselbe Teil aus einigen Zentimetern auf die Waage, entsteht für einen kurzen Moment eine deutlich höhere Kraft. Ähnlich ungünstig sind kräftiges Drücken auf die Plattform, seitliches Verkanten oder das Lagern schwerer Gegenstände auf dem geschlossenen Deckel.

Auch die angegebene Höchstlast ist keine Einladung, den Anschlag regelmäßig auszuprobieren. Sie gilt für die komplette Last auf der Plattform, einschließlich Schale, Glas oder Wiegeschiffchen. Tara macht den Behälter auf dem Display unsichtbar, nicht für die Wägezelle.

Das erklärt, warum das Innenleben empfindlicher sein kann als das Gehäuse. Der Kunststoff außen soll Stöße und Schmutz abhalten. Der Sensor innen muss dagegen absichtlich so fein auf Kraft reagieren, dass wenige Hundertstel Gramm einen erkennbaren Unterschied erzeugen. Panzerung und Fingerspitzengefühl wohnen hier im selben Gerät.

Edelstahl- und Kunststoffplattformen

Ob die sichtbare Auflagefläche aus Edelstahl oder Kunststoff besteht, sagt allein wenig über die Messgenauigkeit aus. Gemessen wird in der Wägezelle darunter. Entscheidend sind die Konstruktion der Kraftübertragung, der Sensor, die Elektronik und der angegebene Messbereich.

Edelstahl ist im Alltag angenehm, weil die glatte Fläche robust und leicht abzuwischen ist. Krümel, Harzreste und klebrige Spuren lassen sich von ihr meist unkomplizierter entfernen. Direkt auf der Plattform sollte Konzentrat trotzdem nicht landen. Ein kleines Gefäß oder gefaltetes Wiegepapier hält die Mechanik sauber und lässt sich per Tara ausblenden.

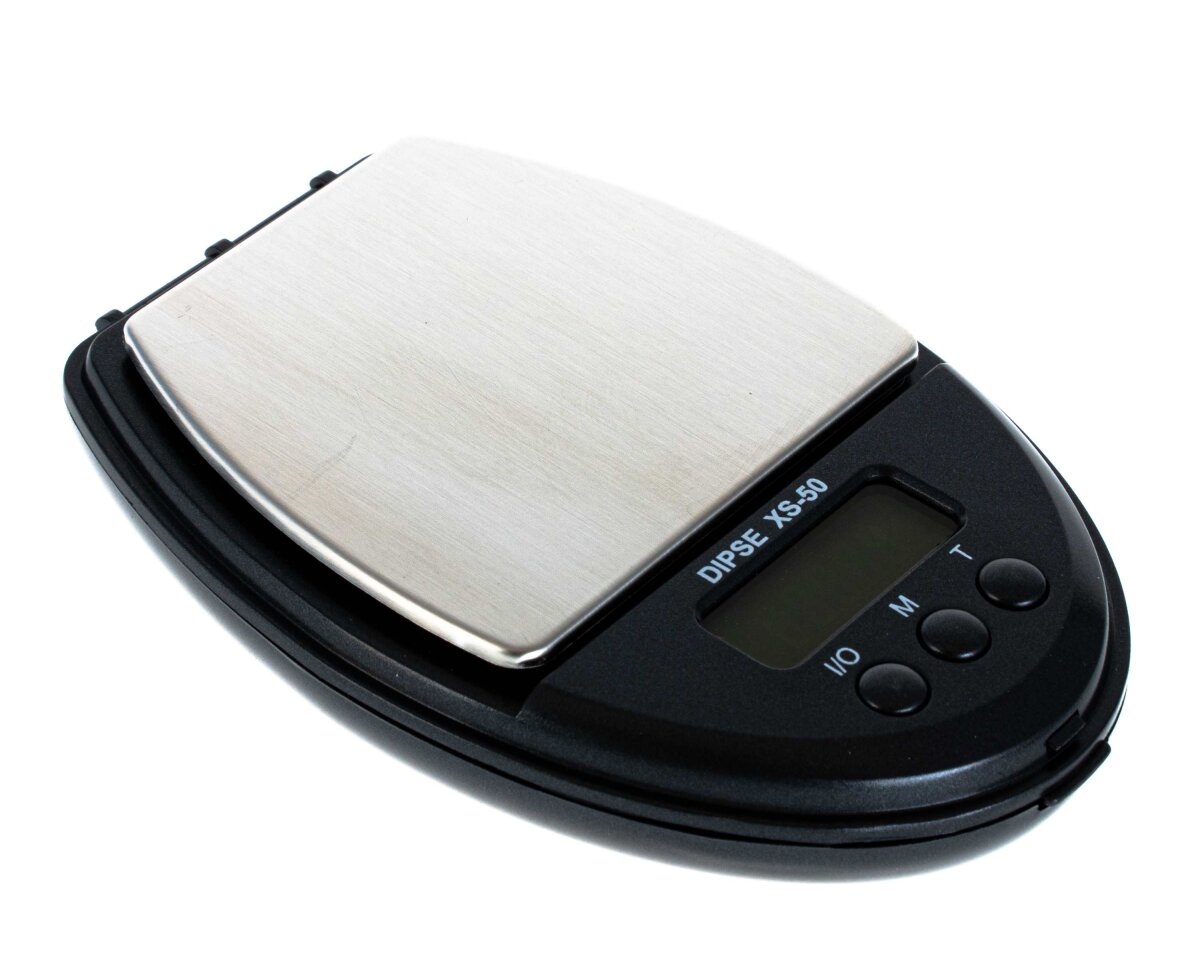

Dipse Digitalwaage XS-50 - 0,01g / 50g - Farbe: Schwarz Zum Produkt →

Kunststoffplattformen sind leichter und können direkt als Schale oder Teil eines kompakten Gehäuses ausgeführt sein. Auch ein Schutzdeckel lässt sich bei manchen Modellen als Wiegeschale verwenden. Guter Kunststoff ist deshalb nicht automatisch die schlechtere Lösung. Er reagiert lediglich empfindlicher auf Kratzer, starke Wärme und ungeeignete Reinigungsmittel.

Wichtiger als das Material ist ein freier Spalt rund um die Plattform. Klemmt dort ein Kräuterrest oder eine klebrige Spur, kann die Platte am Gehäuse anliegen. Dann erreicht nicht mehr die gesamte Kraft die Wägezelle, oder die Plattform kehrt nach dem Entlasten nur langsam auf ihren Ausgangspunkt zurück. Ausschalten, vorsichtig trocken oder leicht feucht reinigen und vollständig trocknen lassen ist sinnvoller als mit einem Dabber im Spalt herumzustochern.

Schwankende Messwerte

Eine fein auflösende Waage zeigt nicht nur kleine Mengen, sondern gelegentlich auch, wie unruhig ein vermeintlich ruhiger Tisch ist. Bass aus dem Lautsprecher, eine zuschlagende Schublade oder Schritte auf einem federnden Boden reichen bei empfindlichen Modellen für Bewegung in der letzten Stelle.

Die Unterlage sollte hart, waagerecht und stabil sein. Ein weiches Mauspad oder ein leicht wackelnder Campingtisch lässt das Gehäuse kippen und verändert damit die Krafteinleitung. Auch Luftbewegung spielt eine Rolle: Ein großer, leichter Papierbehälter bietet einem offenen Fenster oder Ventilator mehr Angriffsfläche, als seine paar Hundertstel Gramm vermuten lassen.

Nach einem Wechsel von kalt zu warm braucht die Waage etwas Zeit, um sich an die Raumtemperatur anzupassen. Metallkörper, Dehnungsmessstreifen und Elektronik reagieren auf Temperaturänderungen. Die Brückenschaltung und weitere Maßnahmen im Gerät gleichen viel davon aus, aber nicht unbedingt einen schnellen Sprung aus der kalten Jackentasche direkt auf den warmen Tisch.

Bei einer unruhigen oder unplausiblen Anzeige lohnt sich deshalb zuerst der unspektakuläre Blick auf die Bedingungen: feste Unterlage, freie Plattform, kein Luftzug, zimmerwarmes Gerät, ausreichende Batteriespannung und eine mittig aufgelegte Last. Danach die Waage leer einschalten, den Nullpunkt abwarten, den Behälter tarieren und das Material ruhig einlegen. Nachschütten in kleinen Portionen funktioniert besser, wenn die Anzeige zwischendurch kurz stabil werden darf.

Messbereich und Bauform

Das Grundprinzip bleibt bei einer flachen Taschenwaage und einer größeren Tischwaage ähnlich. Unterschiede entstehen durch die Größe der Plattform, die mechanische Auslegung, den maximalen Wägebereich, die Anzeigeteilung und den Schutz vor Umgebungseinflüssen. Eine größere Plattform ist praktisch für Gläser und Schalen, während eine Taschenwaage wenig Platz braucht und schnell griffbereit ist. Der Artikel „Taschenwaage oder Tischwaage“ ordnet diese Bauformen genauer ein.

Eine Anzeige in 0,01-Gramm-Schritten beschreibt zunächst die Teilung des Displays. Wie ruhig und reproduzierbar ein konkretes Modell im Alltag misst, hängt zusätzlich von Konstruktion, Lastbereich und Umgang ab. Für die Auswahl nach Kräutermenge, Konzentrat, Gefäßgröße und Einsatzort bietet „Die richtige Feinwaage für Kräuter und Konzentrate finden“ den größeren Überblick.
